隨著5G終端、智能穿戴設備普及，無線充電線圈、NFC/RFID感應線圈等射頻無源元件量產需求持續上漲，元件出廠前1MHz~5GHz全頻段LCR阻抗參數檢測成為品質管控核心環節。國內某專注消費電子射頻線圈製造企業，年產無線充電線圈、NFC感應線圈超8000萬件，原有進口高頻檢測設備存在交付周期長、運維成本高、產線自動化適配差等問題。企業通過對比多款國產射頻測試儀器，最終批量引入同惠TH2853係列射頻LCR測試儀搭建全線高頻檢測工位，依托TH2853係列1MHz-5GHz寬頻覆蓋、0.4ms/點高速測試、多工業接口兼容能力，完成線圈阻抗、電感、品質因數Q、損耗D值自動化批量檢測。本案例完整還原項目落地全流程，客觀呈現同惠TH2853係列射頻LCR測試儀在無源元件量產檢測中的實際表現，為同類射頻元器件製造企業提供落地參考。

本文分享消費電子無源元件廠商量產產線引入同惠TH2853係列射頻LCR測試儀實戰案例，解析原有高頻檢測設備精度不足、測試速度慢、產線對接困難痛點，詳解TH2853係列部署流程、測試數據提升與量產效率優化方案，為NFC線圈、無線充電電感產線高頻檢測提供可複製國產測試解決方案。

案例項目背景與所屬行業

本次案例合作客戶為長三角區域中型消費電子無源元件製造企業，主營無線充電發射/接收線圈、NFC射頻感應線圈、小型貼片功率電感、EMI磁珠研發與量產，下遊供貨手機、智能手表、藍牙耳機、車載無線充終端廠商，屬於射頻無源元器件製造行業。行業產品檢測硬性要求：線圈成品需覆蓋1MHz~2.4GHz、5GHz多頻段阻抗參數檢測，同步管控電感Ls、串聯電阻Rs、品質因數Q、損耗因子D、相位角θ五項核心指標；量產線單條工位日產能需達到3萬件以上，支持自動化分選、數據存儲追溯，滿足下遊客戶IQC來料檢驗標準。項目建設需求：客戶新增兩條無線充電線圈自動化產線，每條產線配置4台高頻LCR檢測設備，要求儀器支持機械手HANDLER聯動、多檔自動分選，可穩定輸出可溯源測量數據，同時降低設備采購、年度校準、維修運維綜合成本，替代原有進口射頻LCR設備。

客戶原有檢測方式及存在痛點

項目改造前，客戶產線采用進口品牌3GHz頻段LCR測試儀搭配簡易手動治具完成抽檢，關鍵痛點集中在精度、效率、兼容性、成本四大維度：

頻率覆蓋不足，高頻測量誤差偏大原有設備最高測試頻率僅3GHz，無法覆蓋5GHz頻段線圈樣品抽檢；在2.4GHz以上高頻區間，受傳統平衡電橋架構影響，寄生參數幹擾明顯，電感、Q值測量離散誤差最高達到0.8%，不合格品漏檢、良品誤判現象頻發，月度客訴損耗約1.2萬元。

測試速度慢，製約產線產能原設備單點基礎測試耗時9ms，多頻率點列表掃描模式下單顆線圈完整檢測時長超35ms，單工位小時產能僅1800件，無法匹配新增產線3000件/小時的產能規劃，產線出現檢測工位堵料、流水線等待情況。

自動化對接能力薄弱，人工成本高進口設備HANDLER接口兼容性差，無法直接對接國產自動分選機械手，需額外加裝信號轉換模塊，單工位增加2名人工輔助上下料、數據記錄，人工與改造附加成本每年增加近15萬元；不支持SCPI指令集二次開發，無法對接企業MES生產追溯係統。

綜合使用成本高昂，售後響應滯後進口儀器采購單價高，每年校準服務費、備件更換費用固定支出；設備故障報修後海外廠商售後響應周期7~15天，產線停機損失大；且無本地化兩年免費校準福利，長期運維支出持續走高。

功能適配性不足，產線分選靈活性差原有設備僅支持固定檔位分選，無法針對不同頻段線圈設置分段頻率分選規則，曲線掃描無獨立分選通道，品質分層管控難度高。

選用同惠TH2853係列射頻LCR測試儀的適配依據

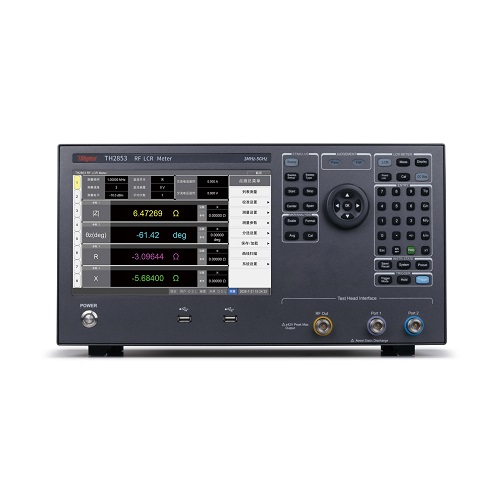

客戶先後對比多款國產射頻測試儀器，結合產線量產需求、預算、長期運維成本，最終選定同惠TH2853-500射頻LCR測試儀（1MHz-5GHz型號），選型適配依據分為硬件參數、功能、接口、服務四大維度：

硬件參數匹配產線高頻檢測標準

頻率範圍1MHz~5GHz，完整覆蓋客戶全品類線圈1/2.4/5GHz檢測需求，采用射頻IV法測量架構，規避高頻寄生相位漂移，典型基礎精度±0.3%，優於客戶現有進口設備；

測試速度五檔可調，最快0.4ms/單點，多頻點列表掃描效率較舊設備提升75%，匹配3萬件/天工位產能；

DC偏置支持0~±40V電壓、0~±100mA電流，滿足帶直流偏置場景下線圈阻抗特性檢測；測量範圍覆蓋aH~EH級電感、mΩ~EΩ級電阻，適配大小規格射頻線圈測量。

量產檢測功能貼合產線分選管控需求

同惠TH2853係列射頻LCR測試儀標配點測、列表掃描、曲線掃描三大模式，LCR模式支持10檔分選，曲線掃描模式每條通道曲線可獨立設置分選閾值，可按頻率段劃分線圈品質等級，區分高頻損耗超標、電感偏移產品；1601點多參數列表掃描功能，一次性采集多頻點數據，自動存儲參數用於MES追溯。

全接口兼容自動化產線改造

TH2853係列集成RS232、USBHOST/DEVICE、LAN、GPIB、HANDLER工業接口，同時配備HDMI、VGA顯示輸出；原生支持SCPI標準指令集，設備工程師可快速完成機械手、MES係統對接，無需額外轉換模塊，降低產線改造硬件投入。

本地化服務降低長期使用成本

同惠電子提供整機兩年質保，購機享2年內1次免費專業校準服務，設備故障本地工程師48小時上門檢修；整機采購、備件、校準綜合成本相比同頻段進口設備降低40%左右，大幅壓縮企業儀器運維開支。

操作門檻低，一線檢測人員易上手

10.1英寸電容觸摸屏，1280*800高清顯示，界麵分區清晰，參數設置、分選閾值調試步驟簡化，產線操作工經2小時培訓即可獨立完成設備操作、治具校準、數據導出工作，降低人員培訓成本。

現場設備部署與測試流程

現場硬件部署方案

單條自動化產線4台同惠TH2853係列射頻LCR測試儀配套自動分選機械手、射頻線圈專用測試治具、OSL校準套件、MES數據采集終端，部署步驟：

設備工位固定：儀器尺寸428×220×280mm，淨重14kg，放置流水線檢測工位防靜電台麵，接入198~242V交流供電，完成30分鍾開機預熱；

通信對接調試：通過LAN接口將TH2853係列接入車間局域網，SCPI指令對接MES係統；HANDLER接口直連上下料機械手，設置觸發、合格/不合格輸出信號；

射頻校準：使用原廠配套OSL校準件完成測試頭電氣長度自動校準，消除夾具、線纜高頻寄生誤差；

分選程序預設：針對無線充電線圈分三段頻率（1MHz、2.4GHz、5GHz）設置Ls、Rs、Q、D分選上下限，10檔品質分層閾值錄入設備。

標準化線圈檢測全流程

機械手抓取待檢線圈送入射頻測試治具，輸出觸發信號至同惠TH2853係列射頻LCR測試儀；

儀器啟動列表掃描模式，依次完成1MHz、2.4GHz、5GHz三頻點參數采集，單次完整檢測耗時≤8ms；

TH2853係列根據預設分選閾值自動判定產品等級，輸出開關信號控製機械手分流：合格品流入包裝工位，不合格品按缺陷類型分流至返工/報廢料盒；

實時將單顆線圈編號、各頻點L/R/Q/D/相位數據通過LAN上傳MES係統，自動保存至本地USB存儲，支持批次數據一鍵導出；

批量生產間隙，操作工通過觸摸屏調取曲線掃描界麵，抽查線圈全頻段阻抗變化曲線，監控批次一致性。

應用效果、檢測效率與數據提升

項目全線替換完成運行3個月，統計產線檢測精度、產能、成本、不良管控四項核心數據，對比改造前後指標如下：

檢測精度與品質管控提升

依托TH2853係列射頻IV法架構，5GHz全頻段測量穩定性提升，線圈高頻損耗、電感偏移微小偏差均可精準捕捉；分段頻率獨立分選功能實現品質精細化分層，高頻參數不合格線圈100%分流攔截，下遊客戶來料不良反饋量顯著下降。

量產產能釋放，緩解產線堵料

測試速度大幅提升後，單條產線4台TH2853係列檢測工位可支撐日產能3.2萬件，無需新增檢測工位，兩條改造產線合計每日增加有效產能2.8萬件，無需擴建車間、增配人工即可完成訂單交付。

自動化數據追溯落地

全接口打通MES係統後，每一顆線圈全頻段測試數據自動歸檔，支持按生產批次、生產時間、設備編號檢索，滿足下遊終端客戶品質溯源審核要求，省去人工紙質記錄流程。

綜合運營成本優化

設備采購單價、年度校準、備件維修、產線改造、人工輔助五項成本同步下降，按5年使用周期測算，單條產線儀器綜合投入相比進口設備節省超42萬元。

同行業項目複製參考價值

本案例中同惠TH2853係列射頻LCR測試儀適配全品類射頻無源元器件量產檢測，可複製應用行業與場景包含：

消費電子射頻元件：NFC/RFID感應線圈、無線充電線圈、貼片高頻電感、EMI磁珠、晶振量產出廠檢測；

半導體配套元件：變容二極管、LED驅動IC寄生參數批量測試，LTCC介質基板基礎阻抗抽檢；

汽車電子元器件：車載無線充電線圈、毫米波雷達小型電感、高頻連接器阻抗篩查；

材料量產初檢：鐵氧體磁芯、陶瓷介質片基礎LCR參數快速摸底（無需介電/磁導率深度分析的量產初篩場景）。

可複製落地要點

產線自動化改造優先選用TH2853-500（5GHz型號），全接口無需額外信號轉換模塊，縮短改造周期；

多頻點檢測場景啟用1601點列表掃描功能，搭配分段分選規則，實現精細化品質管控；

批量采購儀器可同步申領原廠兩年一次免費校準服務，提前規劃年度儀器計量周期；

產線操作人員簡化培訓流程，依托設備觸屏可視化界麵，降低操作失誤率。對於僅實驗室小批量樣品測試、無需史密斯圓圖、等效電路深度分析的企業，相比TH2852係列，同惠TH2853係列射頻LCR測試儀功能精簡貼合量產需求，采購與運維成本更友好，是產線批量高頻檢測的優選機型。

本次無線充電線圈自動化產線改造項目，通過批量落地同惠TH2853係列射頻LCR測試儀，完整解決客戶原有進口檢測設備頻率不足、速度偏低、自動化適配差、運維成本高的核心痛點。依托TH2853係列1MHz-5GHz寬頻覆蓋、±0.3%典型測量精度、毫秒級高速測試、全工業接口兼容特性，企業實現產線檢測產能翻倍、高頻測量誤差大幅收窄、品質損耗與綜合運維成本同步下降，搭建起可完整數據追溯的國產化高頻阻抗檢測工位。該實戰案例驗證了TH2853係列在射頻無源元件量產檢測場景的適配能力，為國內3C電子、汽車射頻元器件、半導體配套廠商提供高性價比國產高頻LCR測試解決方案，同時體現同惠電子三十餘年阻抗測試技術落地量產場景的工程適配能力，可為同行業企業產線設備國產化替換提供真實可落地的參考模板。文章來源於電能質量秋葵视频APP下载污。
